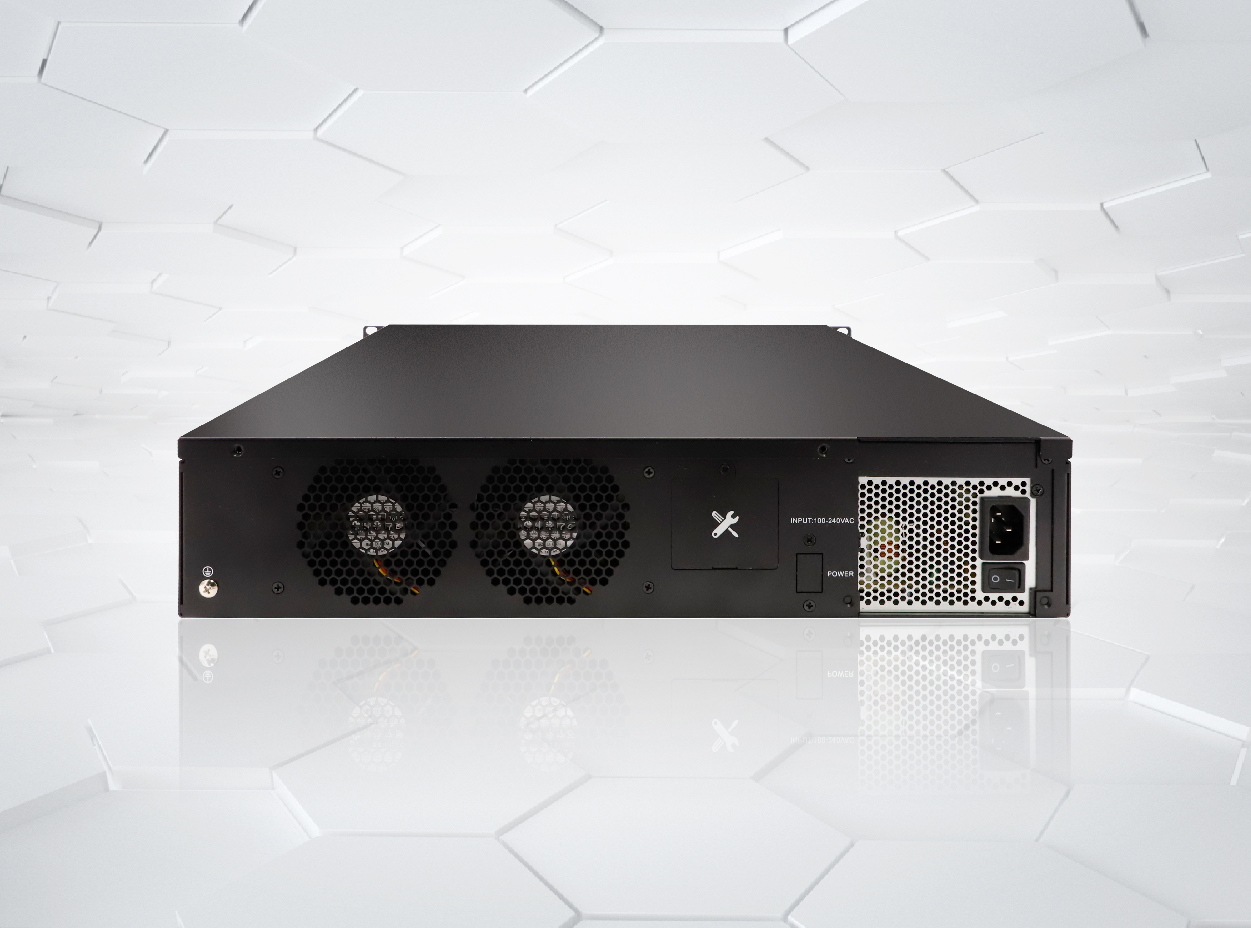

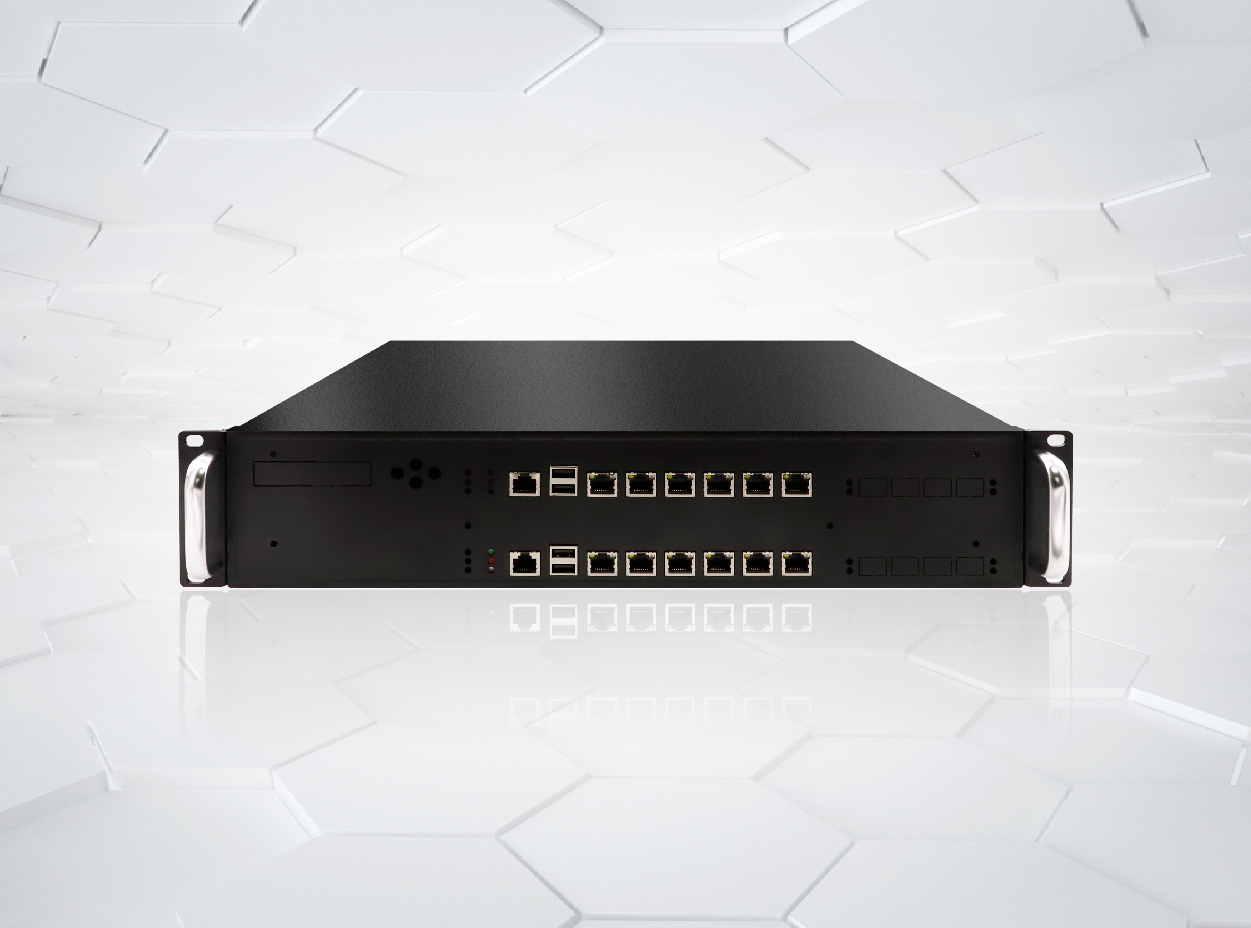

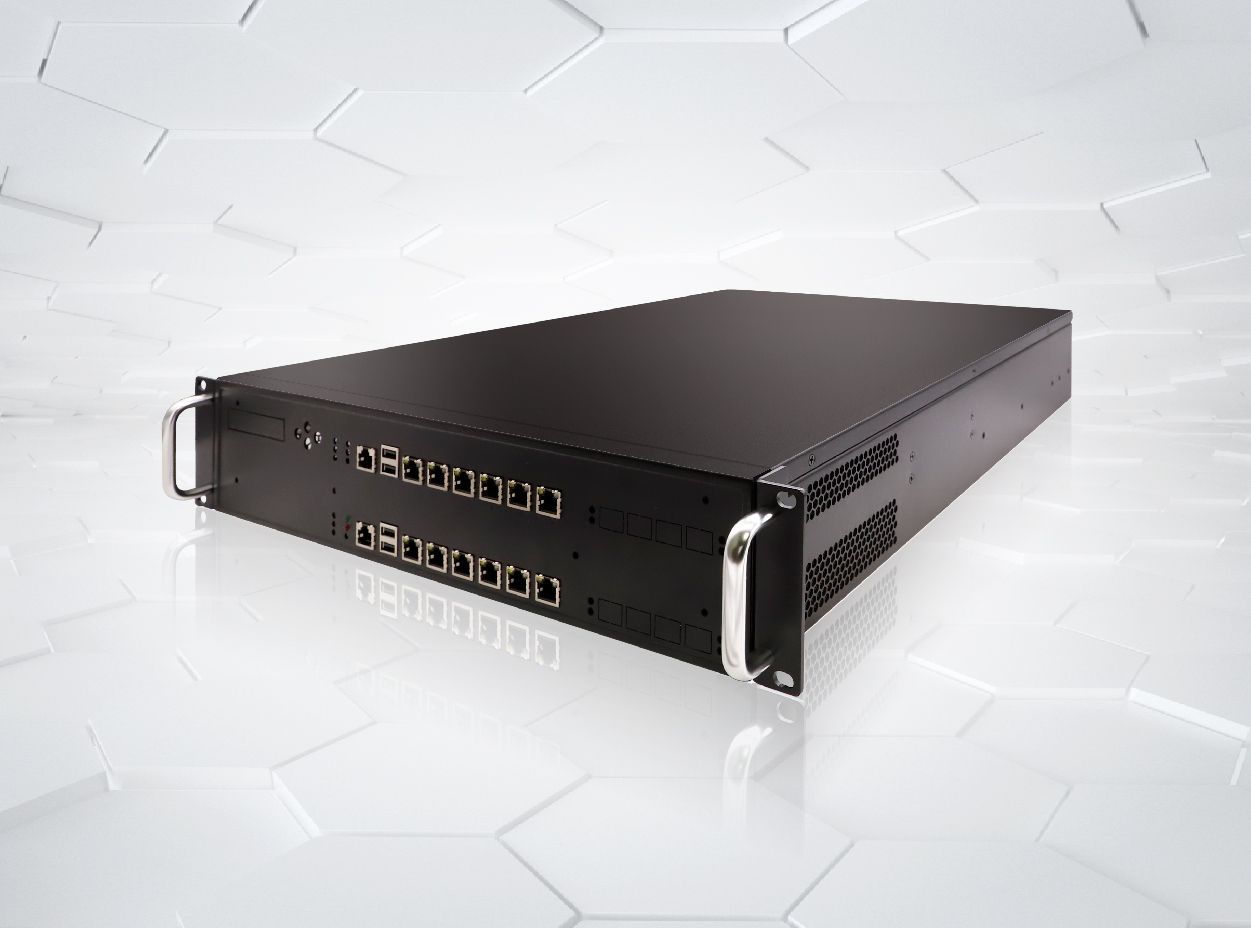

佑泰安全隔离网闸

应用场景

安全隔离、内核防护、协议转换、病毒查杀、访问控制、安全审计、身份认证、防止未知和已知木马攻击、具有防病毒措施

主要参数

网络层吞吐量:1Gbps

并发连续数:10万

系统延迟:<1ms

开关切换时间:<10ns

用户限制:无限制

CPU类型:Intel I3 6100/4

长×宽×高:450×430×89mm

  • 详细参数
  • 产品描述

主要参数

产品名称WA-H110-E6/WA-C236-E6
板型异型,285X205MM
处理器支持 INTEL SkyLake-S CPU,LGA1151 接口形式
BIOSAMI EFI BIOS, 8MB
芯片组Intel H110/C236 chipset
内存支持 2 个 DDR4 U-DIMM 插槽,双通道 DDR4 2133MHz,容量最大支持 32GB
VGA使用 PS8613 芯片,通过 DP 扩展,1 个板载 2X8 2.00 VGA 插针
总线扩展1 个 PCI-E 16X 板边右侧插槽(CPU 16X 资源),支持 PCIE 3.0 传输规范;
1 个 PCI-E 8X 板边后端插槽(PCH 4X 资源),支持 PCIE 3.0 传输规范;
H110 芯片组后端 8X 插槽为 1X 资源;C236 芯片组后端 8X 插槽为 4X 资源
LAN前面板支持 6 个千兆网口,10/100/1000M 自适应:
采用 INTEL i211AT 网卡芯片(兼容 i210AT 网卡芯片);
支持 2 组第三代BYPASS,LAN1&LAN2、LAN3&LAN4 分别支持;
LAN5-LAN6 支持光电共 lay,面对前面板,从左到右网口顺序:LAN1...->LAN6;
板内扩展 1 个千兆 RJ45 网口(采用双 SATA 接口来实现千兆网络连接)和1个千兆 SFP 光口,
分别对应网口 LAN7,LAN8
USB8 个 USB 2.0(Host) 其中两个(PORT1-2)为扩展到板边连接器,
两个(PORT3-4)为扩展到左侧板边连接器,
(PORT5-6)为 2 × 10 2.00mm 插针(和USB3.0 共用),
(PORT7-8)为 2 × 5 2.54mm 插针 2 个 USB3.0,
为 2 × 10 2.00mm 插针(和 USB2.0 共用)
SATASATA2-3 支持 SATA3.0(2 个 SATA Ports)
MSATASATA1 支持 MINI-PCIE 接口
CF一个 CF 卡插槽(采用 SATA0 转 IDE,转换芯片为 JMICRON JMD330)
GPIO数字 GPIO I/O: 6 个(2X5 2.54mm)
实时时钟外置 RTC,3V 锂电池
看门狗WDT:NCT6776 SIO 芯片内部集成:256 级, 0 至 255 秒
串行口2 PORT RS232 串行接口:
COM1 采用 RJ45 Console ,板上共 lay 1 个 2*5 2.54mm 插针;
COM2 为 2*5 2.54mm 插针
LPC I/ONCT6776F
-数字 GPIO I/O
-硬件监测 CPU 温度、风扇转速、电压
板边连接器-1 个 RJ45 Console
-2 个双层 USB2.0 -6 个 RJ45 接口
-1 个三层 BYPASS 指示灯(黄色)
-1 个三层状态指示灯(上:PWR LED 绿色,中:HDD LED 红色,下:LAN ACT LED 黄色)
前面板从左到右接口顺序:指示灯->COM1->USB->LAN1...LAN6
板载连接器-2 个双层 USB2.0
-1 个 5x2 pins2.54 间距 F_PANEL 插座
-1 个 5x2 pins2.54 间距 GPIO 简牛
-1 个 5x2 pins2.54 间距 USB2.0 插针
-1 个 10x2 pins2.00 间距 USB3.0 简牛
-1 个 3x1 pins2.54 间距 Clear CMOS 插座
-1 个 3x1 pins2.54 间距 CF 卡电压选择 CF_VCC 插座
-1 个 5x2 pins2.00 间距 DEBUG 插座
-2 个标准 SATA 7-pin 插座
-3 个 3pin SYS_FAN
-1 个 4pin CPU_FAN
-1 个 4pin 软驱供电插针
电源标准 ATX2.0 插座(24pin+方 8pin)和单电源共 LAY
工作温度-10℃~ 50℃
存储温度-20℃~ 60℃
扩展卡2 千兆光,4 千兆光,4 千兆电,2 万兆光,4 万兆光





网闸(GAP)全称安全隔离网闸,
是一种由带有多种控制功能的专用硬件在电路上切断网络之间的链路层连接,
并能够在网络间进行安全适度的应用数据交换的网络安全设备。
网闸主要功能 :安全隔离、内核防护、协议转换、病毒查杀、访问控制、安全审计、身份认证、防止未知和已知木马攻击、具有防病毒措施。
