IDC数据中心传输技术--技术方案CWDM4
CWDM技术在通信网络中的应用非常成熟。国际电信联盟的ITU在1271-1611nm波段定义了18-CWDM通道，间隔20nm。数据通信的CWDM4标准使用四种波长，即1271-1331nm，接近G652单模光纤0色点。

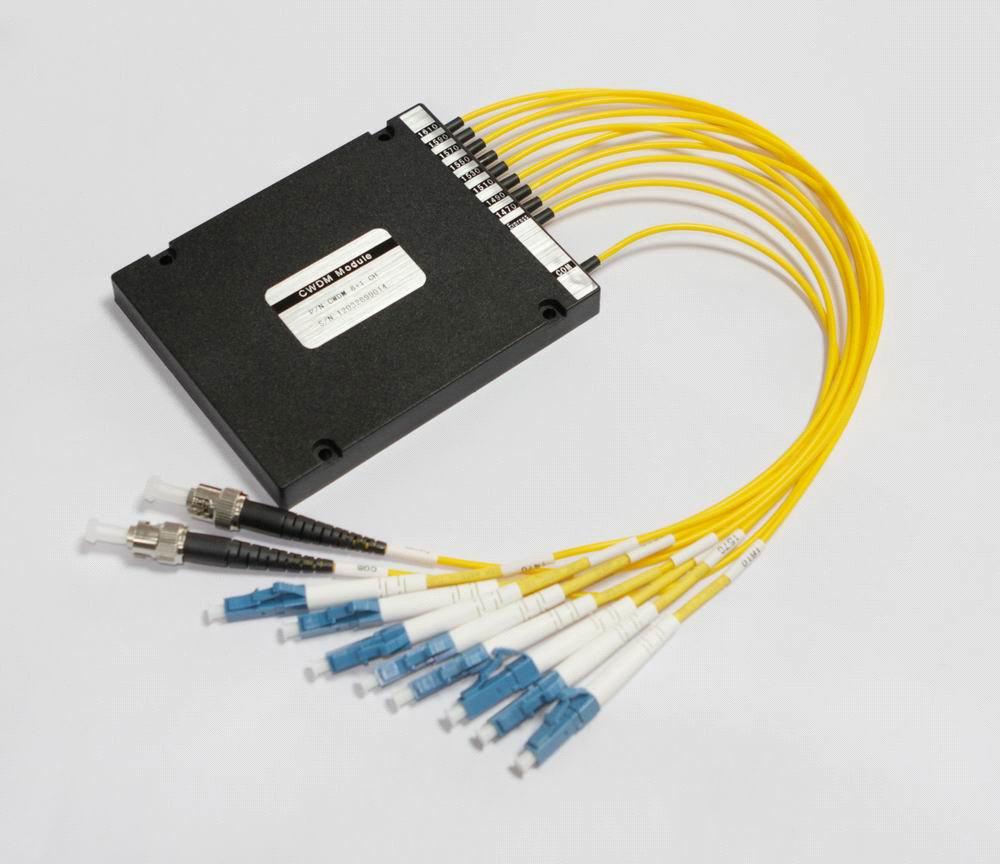

数据中心目前100G光纤收发器模块的主要封装形式为QSFP28，集成了4个半导体激光器、光电探测器阵列和驱动电路，以及被动CWDM4组件。为了将CWDM4组件集成到QSFP28模块中，需要将其设计得尽可能小，其尺寸必须比通信应用程序中的CCWDM模块（紧凑型CWDM模块）更严格。
首次使用的CWDM4模块是基于薄膜过滤器TFF的Z-block技术。如图1所示，将8个TFF过滤器分成两组粘贴到棱镜中。一组是波长分布复用，另一组是波分复用。各滤光片的透射波长分别为1271nm、1291nm、1311nm、1331nm。
Z块模块的波长分布重复使用工作光线。四角棱镜的后部涂有高反光膜，请注意。从右侧四个准直器传输的光信号通过相应的滤光板传输，通过不同的反射时间到达左侧孔端的准直器，并结合到输出光纤中。锥形棱镜的光线长到10毫米量级，因此总共需要使用5个准直器。由于反射光和准直光束的结合对角度非常敏感，因此不能使用集成准直器放置，但每个输入准直器必须独立调整和瞄准，而且组装过程非常复杂。
公共终端机的光信号由左准直器输入。每个通道的光信号通过不同的反射时间相应的滤光片，微透镜聚焦在光电探测器阵列的相应单元上。光度控制阵列安装在PCB上，在水平面上分解和重复使用的光束必须通过直角棱镜垂直于光电探测器，以实现90度旋转。光电探测器的有效面积通常Φ50 μ由于从Z块传输的准直光束的直径仅为m，因此需要微透镜聚焦，且微透镜必须在垂直光线的横截面上下左右设置。确保焦点与光学检测器的有效区域一致。这种对焦过程也增加了Z块装配过程的复杂性。
