IDC数据中心传输技术--梳状过滤器技术
与Z块技术相比，集成光学技术的CWDM4AWG芯片体积小，组装工艺大大简化，有利于降低成本。但AWG器件的通带水平非常低，通道质量恶化，损耗远大于Z块。
一些制造商在通信网络中引入了ITL光学梳状过滤器技术用于数据通信。图6显示了一个集成的基于光学技术的光学梳状过滤器，由多个级联MZI干涉臂组成。实际上，通信网络中的光梳过滤器主要用于DWDM应用程序。考虑到温度稳定性，通常使用GTI谐振器或双折射晶体。集成光学梳状滤光片不能满足实际要求。
但是，由于CWDM4传输系统的通道距离为20纳米，而且可用于温度移动，因此可以使用集成光学梳状过滤器。图6中的MZI干涉臂通过弯曲波实现光路差，从而导致损耗。可以避免弯曲损耗的光波的最小弯曲半径取决于传导的折射率差。为了减少弯曲半径和减小芯片尺寸，现有供应商使用氮化硅导电。折射率差越大，光波度越好，与光纤的耦合损耗越大。
光学梳状滤光片为1×实现四波长分裂×是2端口装置。重复使用/重复使用使用三个串行和并行梳状过滤器来实现ITL的波长间隔，如图7所示。120nm和ITL的波长间隔。2和ITL.340nm。
CWDM4系统的光学梳状滤光片和AWG均采用集成光学技术。前者具有较低的损耗和较好的信道质量，但生产率较低。

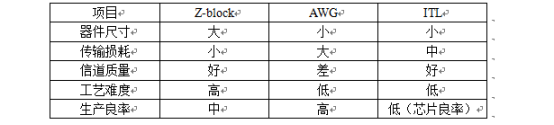

表1显示了三种CWDM技术解决方案Z-Block、AWG和ITL的优缺点。
相比之下，Z-Block技术具有低损耗和良好的信道质量的优点。基于Z-Block技术的CWDM4模块可以支持100G信号传输到10公里。但是，这项技术的过程很困难，而且成本很高。AWG技术损失最大，渠道质量最低，但工程难度和成本最低。满足数据中心市场的成本节约需求，并逐渐取代Z区块技术市场。ITL技术具备与Z块技术相当的通道质量，比AWG损耗小得多，组装过程和AWG一样困难。现在的问题是芯片产量低，解决此问题后，它将成为最好的CWDM4解决方案。
